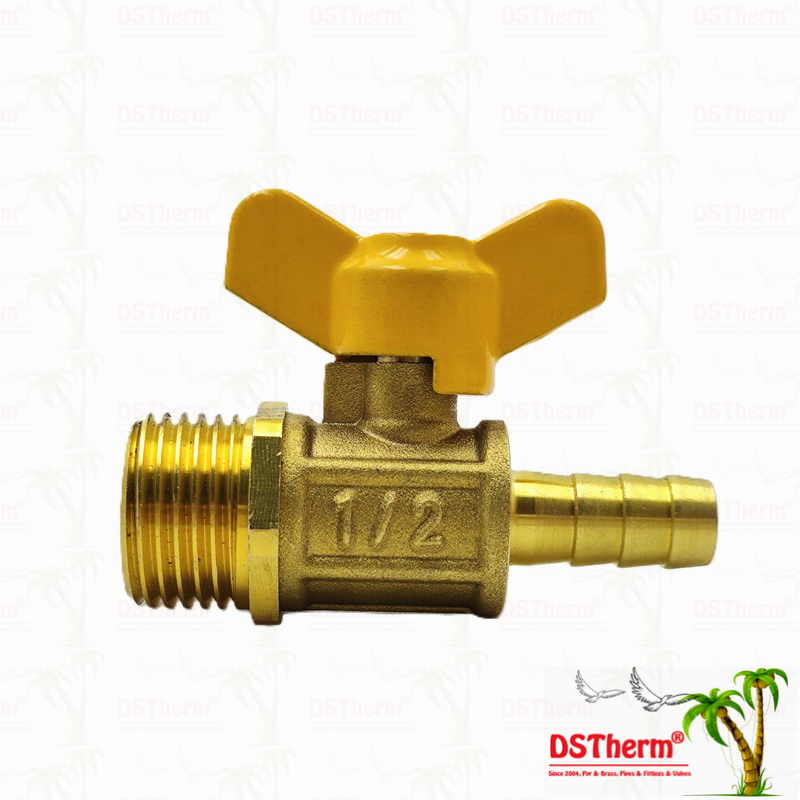

男性スレッドバタフライハンドル 青銅ガスバルブ ガスバルブ ガスボールバルブ カスタマイズ

仕様

ガスボールバルブとは？

A ガスバルブ は、ガスパイプラインに設置され、可燃性ガス （天然ガス、プロパン/LPG、または製造ガスなど）の流量、圧力、または方向を制御する機械装置です。

設計図

特徴

1.超低圧設計

公称圧力: 0.022 MPa (22 kPa / 3.2 psi) – 低圧ガス/流体システム向けに最適化。

2.マルチメディア互換性

適合対象: 天然ガス, 製造ガス, LPG（液化石油ガス）, および 水: 本体/シール材料（例：真鍮/EPDM）が特定の媒体（例：人工ガス中の硫黄）に耐性があることを確認してください。

3.堅牢な温度許容範囲

動作範囲: -10℃～80℃ – さまざまな気候で信頼性の高い性能を発揮。

4.標準化されたねじ

ねじ規格: ISO 228 (Gシリーズ) – グローバルな互換性と漏れ防止シーリングを保証。

5.コンパクトなバタフライバルブ構造

フランジ寸法:

ボルト穴の中心: 65.5 mm

フランジ径: Φ40 mm

ボルト穴径: Φ31 mm – スペースが限られた設置向けのコンパクト設計。

用途

1.住宅用ガスシステム天然ガス本管（>5 kPa）、

天然ガス/LPGを使用するコンロ、給湯器、またはスペースヒーター用の低圧分岐ライン。

2.特殊ガス配管天然ガス本管（>5 kPa）、

バイオガス、実験用ガスライン、または低圧産業用ガス回路用のマニホールド。

3.水/低圧流体制御天然ガス本管（>5 kPa）、

冷却システム、灌漑、または低ヘッド給水ネットワーク。

使用上の注意

1.圧力制限の遵守

0.022 MPaを超えないでください – バルブの故障/漏れの危険性。システム圧力がこの定格と一致することを確認してください。

2.媒体適合性の確認

流体/ガスの種類が仕様（水/LPG以外の腐食性/可燃性液体がないなど）と一致することを確認してください。

3.温度制限

 -10℃を下回る環境 （シールの脆化の危険性）または 80℃を超える環境 （劣化の危険性）を避けてください。4.ねじの完全性

 ISO 228準拠の継手のみを使用してください

。ねじシール剤を塗布してください（ガス用途にはガス対応、水にはPTFE）。5.設置方向 バルブの矢印（マークされている場合）と

流れの方向を合わせて設置してください

。逆さま/圧力逆転の取り付けは避けてください。6.漏れテストの義務化 設置後に

石鹸水またはガス検知器

 で圧力テストを行ってください。 裸火は絶対に使用しないでください。7.高圧システムからの除外禁止事項

:

標準LPGシリンダーバルブ（>0.8 MPa）、天然ガス本管（>5 kPa）、

圧縮空気システム（>1 bar）。

ガスバルブの選択に関する安全とコンプライアンスの指示

認証

: バルブが地域の安全マーク（例：対象市場向けのCE、AGA、またはGB）を保持していることを確認してください。

• 専門家による設置: ガスシステムには、認可された技術者が必要です–
• DIYは違法で危険です。材料に関する警告: 本体/シール材料（例：真鍮/EPDM）が特定の媒体（例：人工ガス中の硫黄）に耐性があることを確認してください。
• 当社の利点1). 20年以上の製造経験

2). OEM注文を受け入れます

3). ISO9001承認済み

4). 製品にはすべて新しい原材料を使用しています

5). お客様の選択のために、完全な仕様を備えた十分な製品をご用意しています
